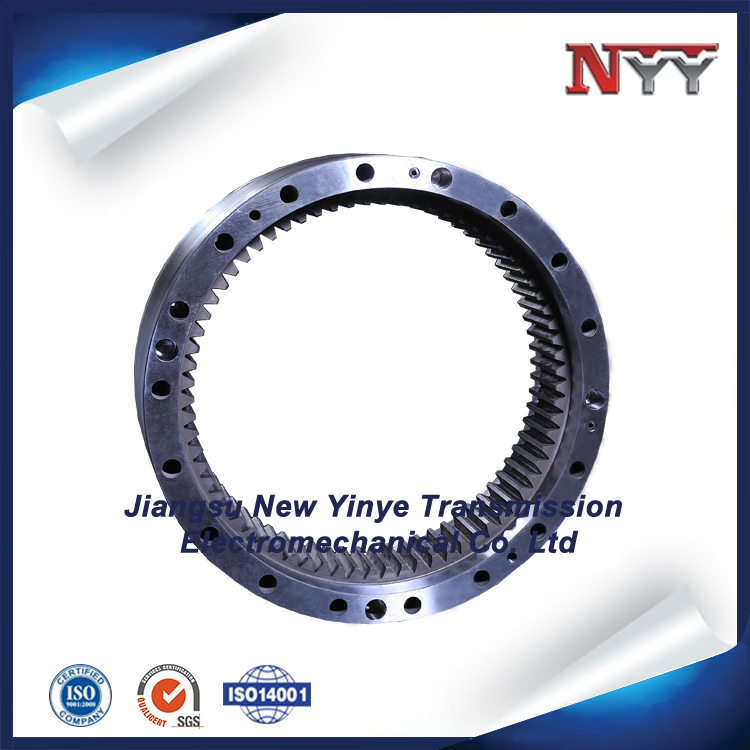

風電大內齒圈是風力發電機中實現方向調整（偏航系統）和能量傳遞（主傳動系統）的核心機械部件，其工作原理基于齒輪嚙合傳動與機械載荷傳遞。具體分兩部分解析：
一、在偏航系統中的工作原理（方向調整）
1.基本傳動機制
固定基礎與嚙合結構：
內齒圈呈環形，內側加工有漸開線齒，通過螺栓固定在塔筒頂部，形成靜止的“齒圈基座”。
偏航齒輪（外齒輪）安裝在機艙底座，與內齒圈內側齒嚙合。
電機驅動：偏航電機通過減速器帶動外齒輪旋轉，外齒輪沿內齒圈內側齒滾動，從而帶動機艙整體繞塔筒軸線旋轉（類似“齒輪繞齒圈公轉”）。
2.風向?qū)?zhǔn)控制
傳感器反饋與無級調節：
風速傳感器檢測風向，控制系統驅動偏航電機正/反轉，外齒輪與內齒圈嚙合轉動，使機艙偏航角度實時調整（精度可達±0.5°），確保葉輪始終正對風向。
載荷平衡設計：
內齒圈需承受機艙重量（數十噸）、風力產生的軸向力（葉輪推力）、彎矩（風力偏心載荷）和偏航扭矩，通過齒面均勻嚙合分散載荷，避免局部應力集中。
3.齒形與潤滑關鍵
漸開線齒形優勢：
齒面接觸為線接觸，嚙合時滑動摩擦小，傳動平穩，且具備自動對中能力，減少“啃齒”風險。
潤滑維護：
齒面涂抹高粘度潤滑脂，形成油膜隔離空氣，防止銹蝕并降低摩擦損耗，確保長期無卡滯運行。
二、在主傳動系統中的工作原理（能量增速）
1.行星齒輪增速原理
行星齒輪機構組成：
主傳動系統常采用多級行星齒輪箱，內齒圈為行星架的核心部件，與太陽輪（輸入軸）、**行星輪（中間齒輪）**構成傳動鏈：
太陽輪（外齒）與行星輪（外齒）嚙合，行星輪同時與內齒圈（內齒）嚙合。
太陽輪輸入低速高扭矩（葉輪轉速約10-20rpm），行星輪在繞太陽輪自轉的同時，沿內齒圈內側公轉，帶動行星架輸出轉速提升。
2.傳動比與扭矩轉換
增速公式：
傳動比，即太陽輪轉6圈，內齒圈（行星架）轉1圈（實際應用中通過多級齒輪組合實現更大增速比，如1:50~1:100）。
扭矩傳遞特性：
內齒圈固定時（偏航系統場景），行星輪繞內齒圈公轉，實現增速；若內齒圈可旋轉（部分傳動設計），則通過調整內齒圈轉速，可靈活改變傳動比（如變速恒頻技術）。
3.高強度載荷承載
材料與結構強化：
采用高強度合金鋼（如42CrMo），經滲碳淬火處理，齒面硬度達HRC58-62，齒根抗彎曲強度≥800MPa，可承受兆瓦級風機傳遞的數百千牛?米扭矩。
中空環形結構：
內齒圈中心通孔允許電纜、液壓管路穿過，減少機艙內部空間占用，同時環形結構截面均勻，抗彎剛度高，適合傳遞大扭矩。
三、核心工作原理總結
偏航系統：內齒圈作為固定齒圈，通過與外齒輪嚙合，將偏航電機的旋動轉化為機艙的方位調整，實現風向動態對準，同時承受復雜載荷。
主傳動系統：內齒圈作為行星齒輪機構的關鍵部件，通過與太陽輪、行星輪的嚙合，將葉輪的低速高扭矩轉換為發電機所需的高速低扭矩，滿足能量傳遞效率要求。
共性技術：依賴高精度漸開線齒形設計、材料強化處理和潤滑維護，確保嚙合精度、載荷分布均勻性及長期可靠性，是風電設備“以小搏大”（小體積傳遞大扭矩）的核心機械基礎。
通過上述原理，風電大內齒圈在工況（如強風、變載荷）下穩定運行，保障風力發電機捕獲風能并可靠發電。
